Каркас

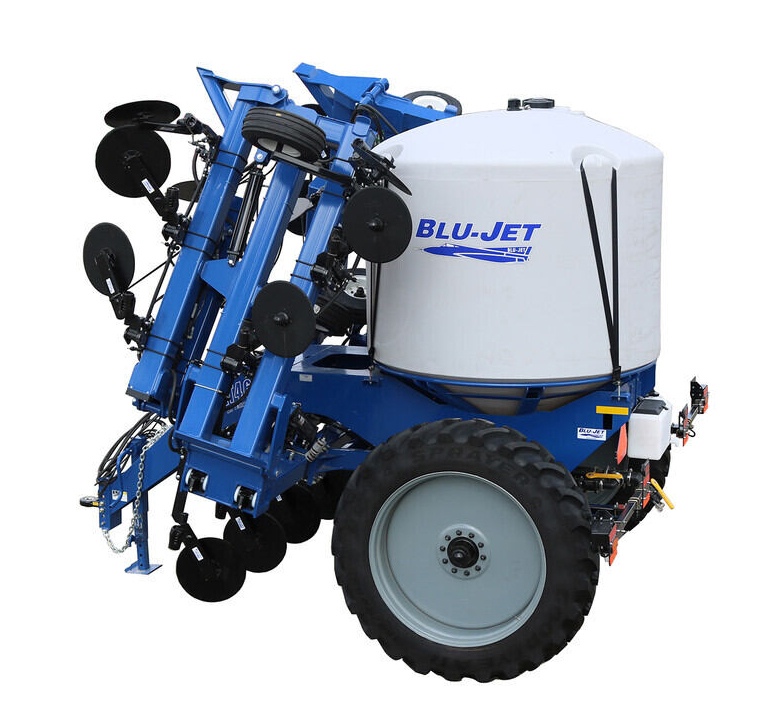

Бак

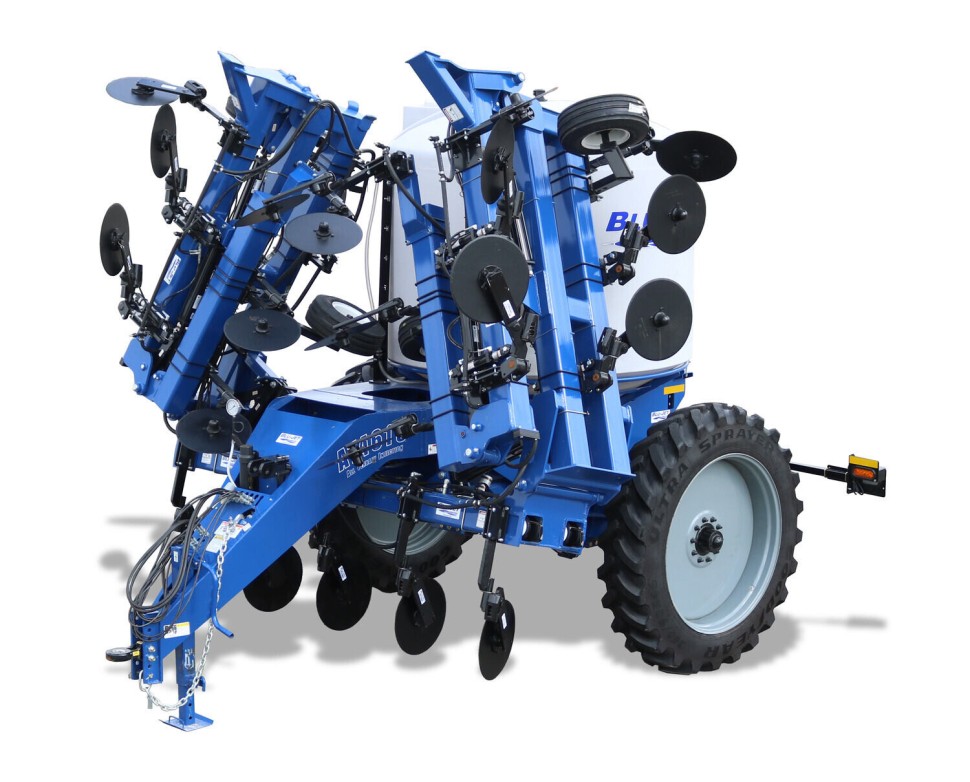

Модели 4615, 4015 и 3015 имеют емкость бака 25438, 20063 и 14687 литров.

Модели 4615 и 4015 оснащены баками с конусообразным дном, что способствует распределению веса по оси для повышения устойчивости и облегчения очистки.

Модель 3015 имеет эллиптический бак для низкопрофильной конструкции и устанавливается перпендикулярно сцепному устройству для дополнительной устойчивости.

Модели 4615 и 4015 оснащены 8-сантиметровым, а модель 3015 – 5-сантиметровым нижним сливным баком для легкого доступа и быстрого наполнения.

• Индикатор объема бака с шариковым поплавком позволяет легко контролировать уровень наполнения из кабины трактора.
• Удобно расположенный 34-литровый бак для промывки чистой водой и ящик для хранения обеспечивают быстрый и легкий доступ.

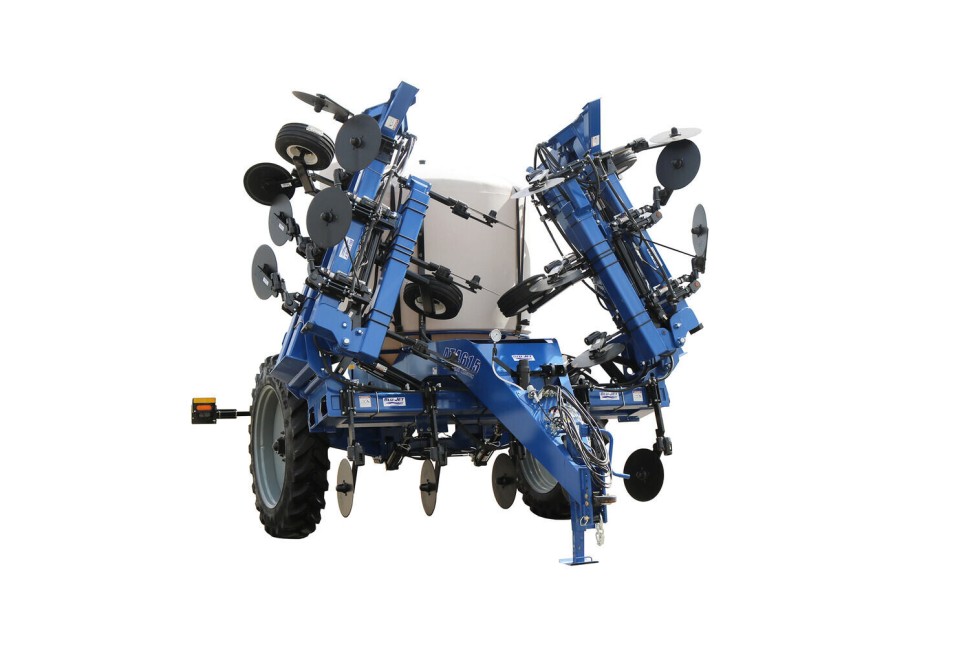

Рама

Модель 4615 имеет ширину рамы от 11 до 19 метров с интервалом 38, 46, 50 или 76 сантиметров в зависимости от размера.

Модель 4015 имеет ширину рамы от 8 до 18 метров с интервалом 38, 46, 50, 56 или 76 сантиметров в зависимости от размера.

Модель 3015 имеет ширину рамы от 8 до 13 метров с интервалом 50, 56 или 76 сантиметров в зависимости от размера.

Для дополнительной универсальности предусмотрено двустороннее применение, доступное для моделей 11, 13, 18 или 19 метров с шагом 76 сантиметров.

Труба размером 7"x7" на раме обеспечивает дополнительную прочность, а изгиб крыла на ±7° позволяет повторять рельеф почвы.

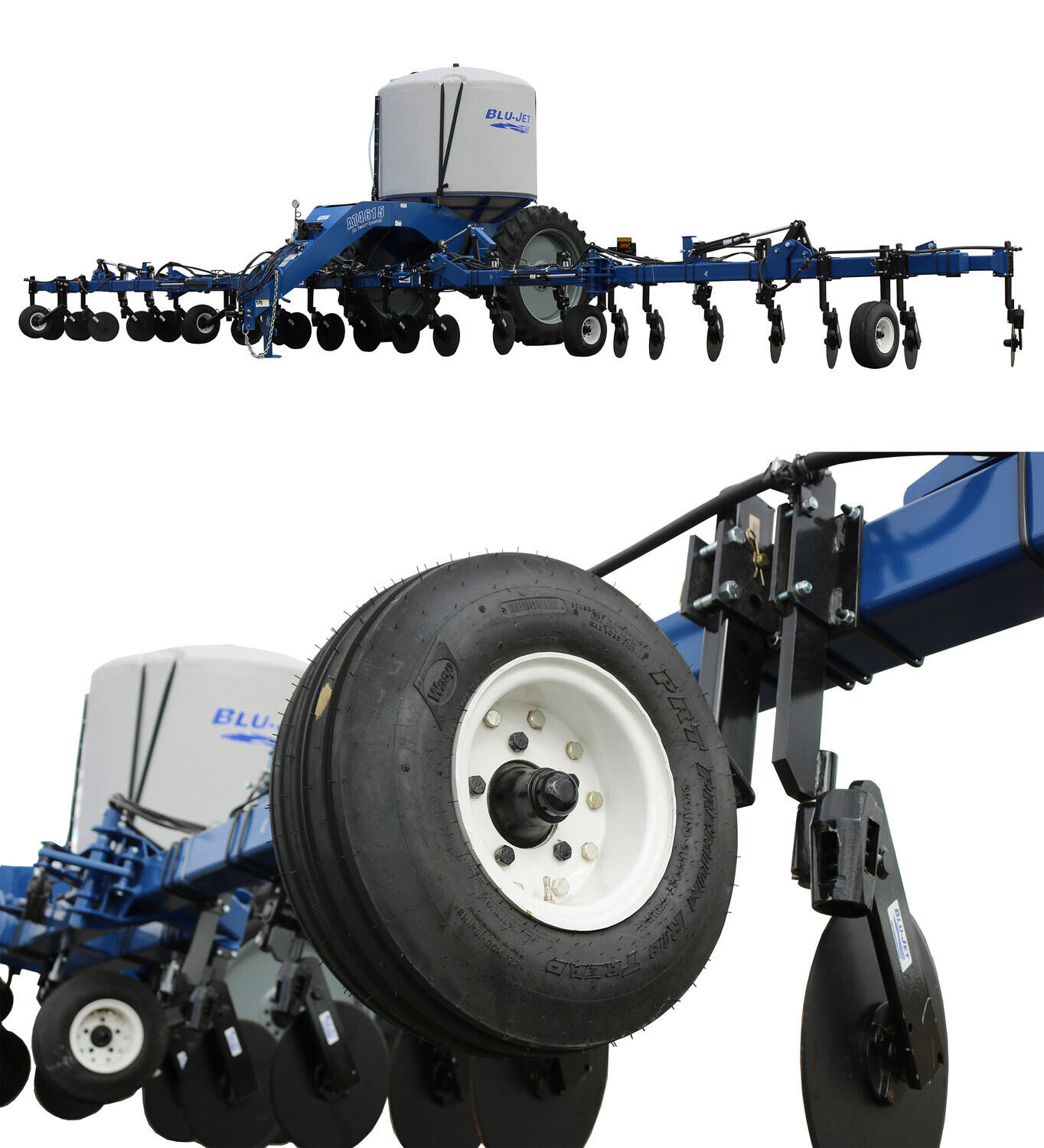

Колёса-опоры с штифтовой регулировкой, расположенные на крыльях рамы, обеспечивают быстрое и простое регулирование высоты.

Ходовая часть

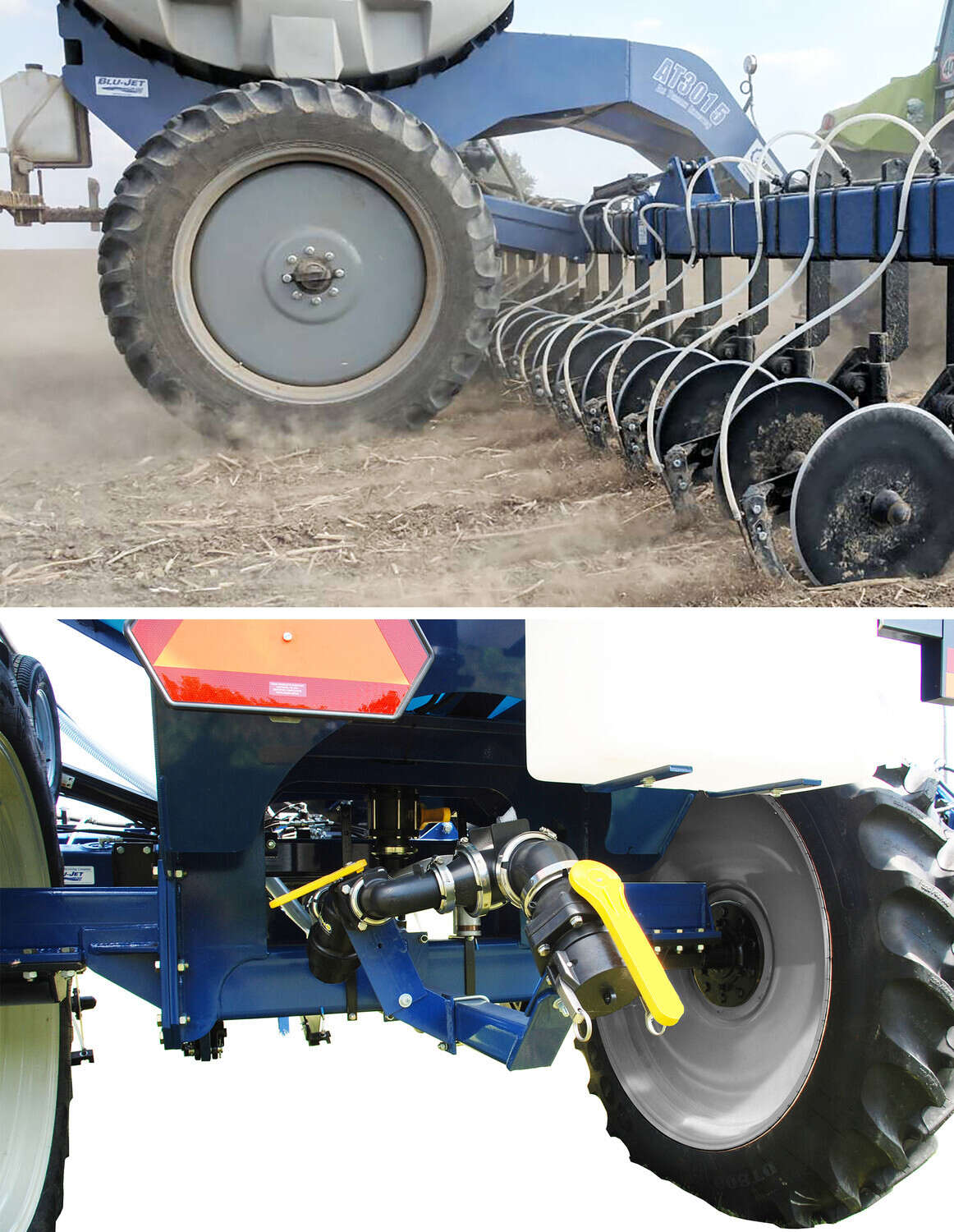

• Короткая сцепка с осью позволяет уменьшить радиус поворота и снизить нагрузку на крайние ряды.
• Конструкция сцепки «гусиная шея» повышает устойчивость в ряду и увеличивает давление на сошники для проникновения в более плотные почвы.
• Клиренс между осями составляет 76 сантиметров, что позволяет оператору работать на высокорослых культурах.
• Транспортная цепь, нижняя световая балка и страховочный домкрат обеспечивают более безопасную транспортировку по дорогам и хранение.
• Жесткая ось имеет ширину колеи 3 метра, 10-болтовые ступицы на моделях 4615 и 4015 и 8-болтовые ступицы на модели 3015.
• Модель 4615 входит в стандартную комплектацию с одинарными радиальными шинами 380/90 ×46.
• Модель 4015 входит в стандартную комплектацию с одинарными радиальными шинами 380/90 ×46.
• Модель 3015 входит в стандартную комплектацию с одинарными радиальными шинами 320/85x38.

Внесение удобрений

Система подачи жидкостей

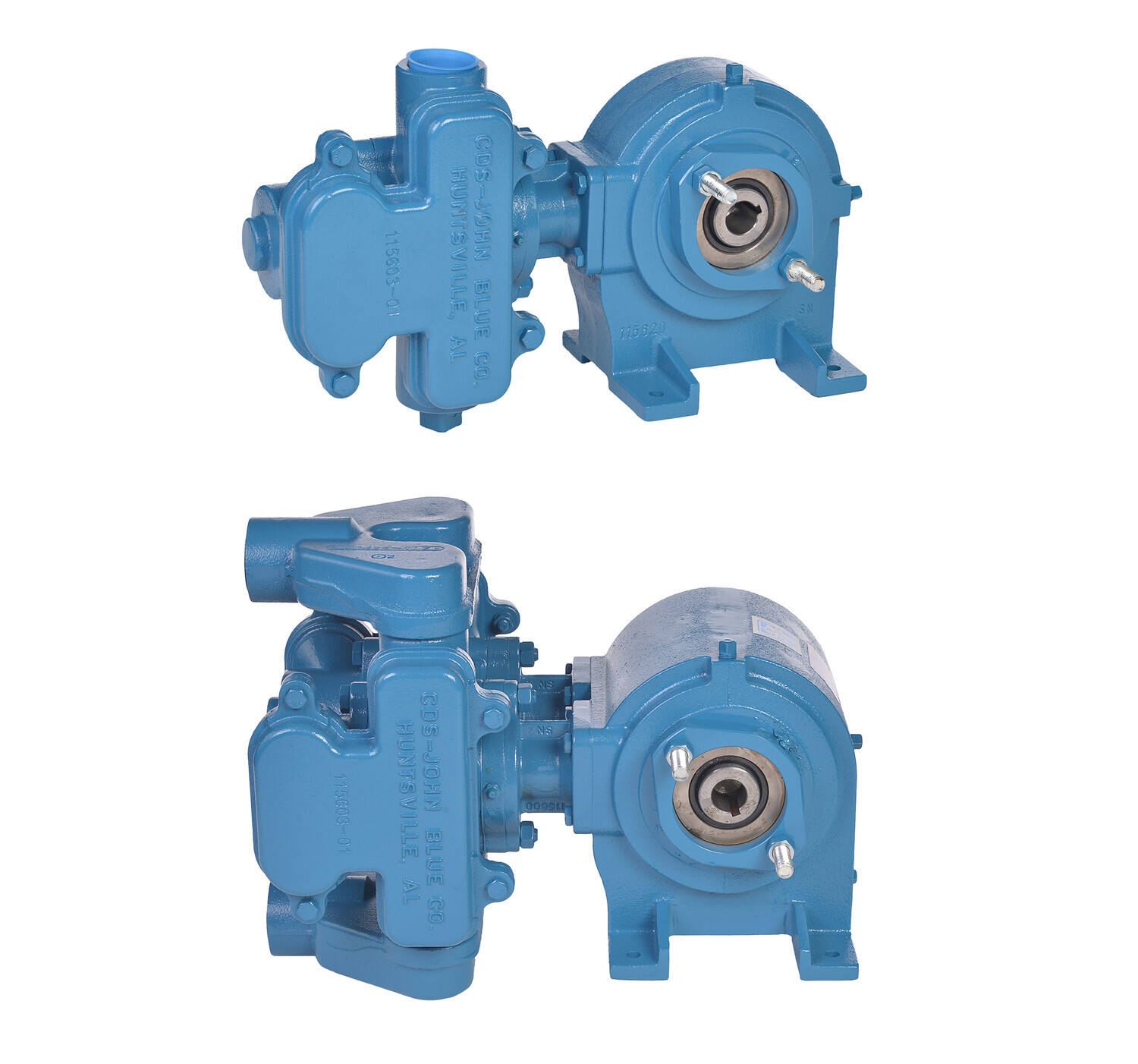

Почвенный приводной насос с прямым контактом, оснащённый шиной 155/80 R12, обеспечивает надёжную работу.

• Однопоршневой насос NGP-7055 обеспечивает максимальный расход 130 литров в минуту на панелях инструментов диаметром от 8 до 16 метров.
• Двухпоршневой насос NGP-9055 обеспечивает максимальную производительность 260 литров в минуту на панелях управления диаметром от 18 до 19 метров.
• Опционально предлагается 3- и 5-секционный водопровод с центробежным гидравлическим насосом.

Полноразмерная магистральная разводка диаметром 2 сантиметра и стандартное 1-секционное управление.

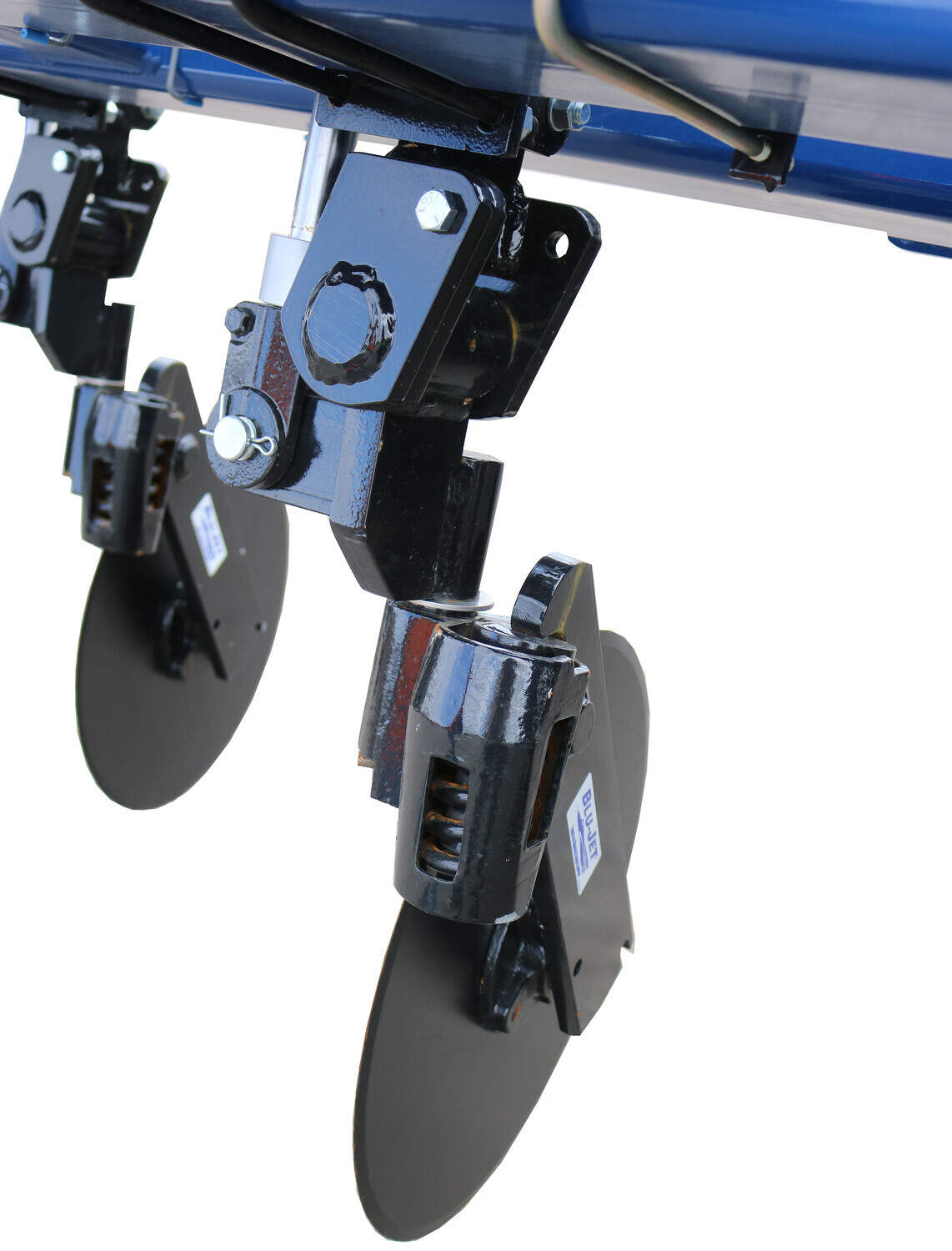

Сошник

Система сошников Super 1200 оснащена ступицами с 4 болтами и 50-сантиметровыми гладкими лезвиями, которые разрезают пожнивые остатки и создают углубление для внесения удобрений.

• Выдерживает давление до 1200 фунтов и поворачивается на 30° для следования рельефу местности.
• Доступен вариант с инъекционным ножом.

Стандартная система впрыска жидкости JetStream оснащена форсунками высокого давления, которые направляют поток удобрений в щель, образованную сошником.
