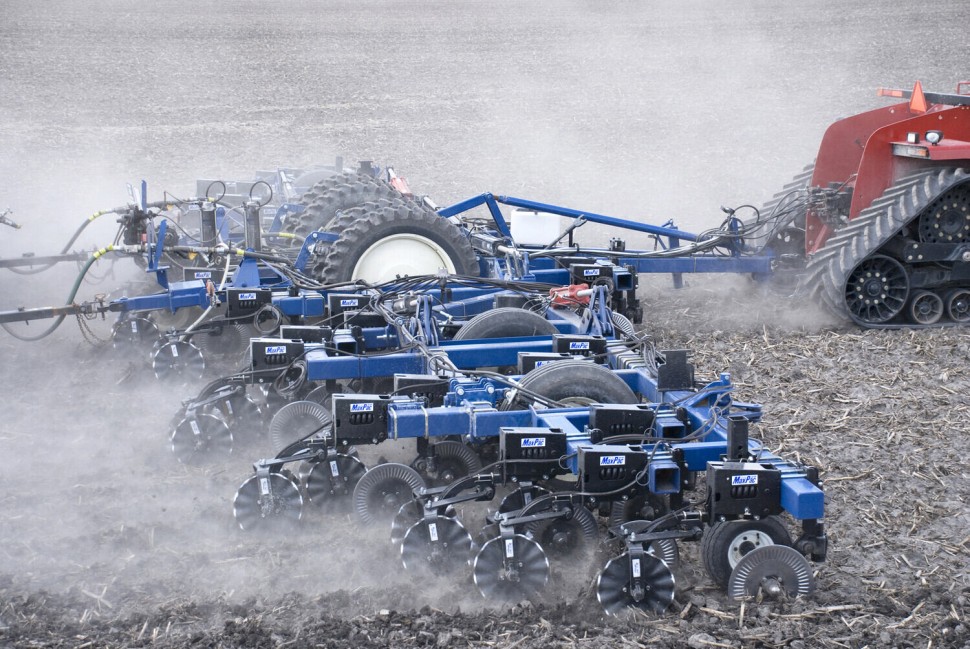

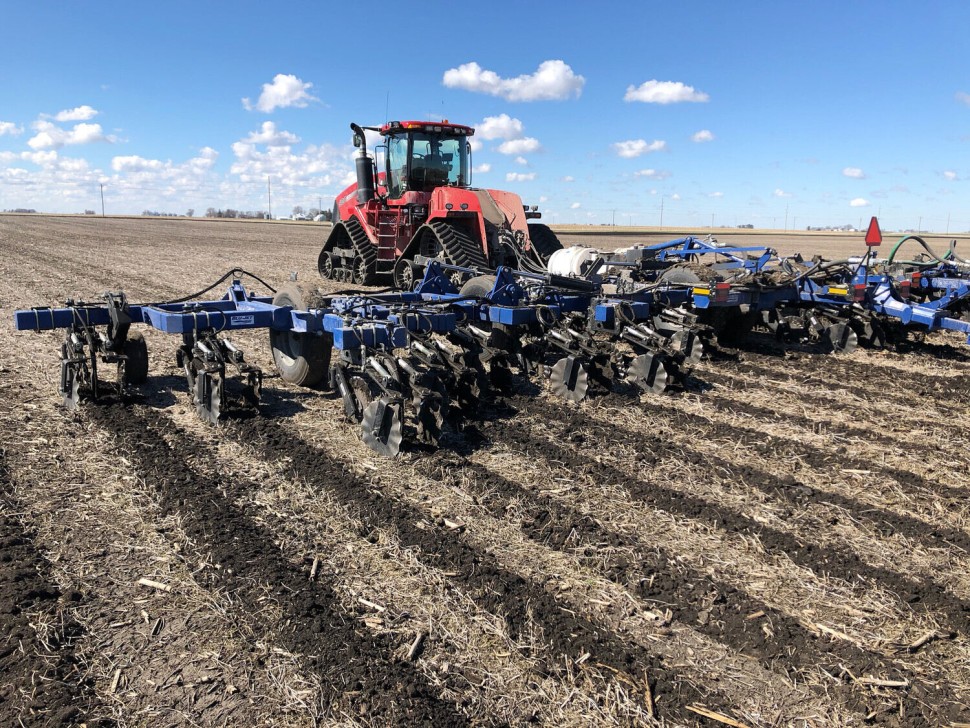

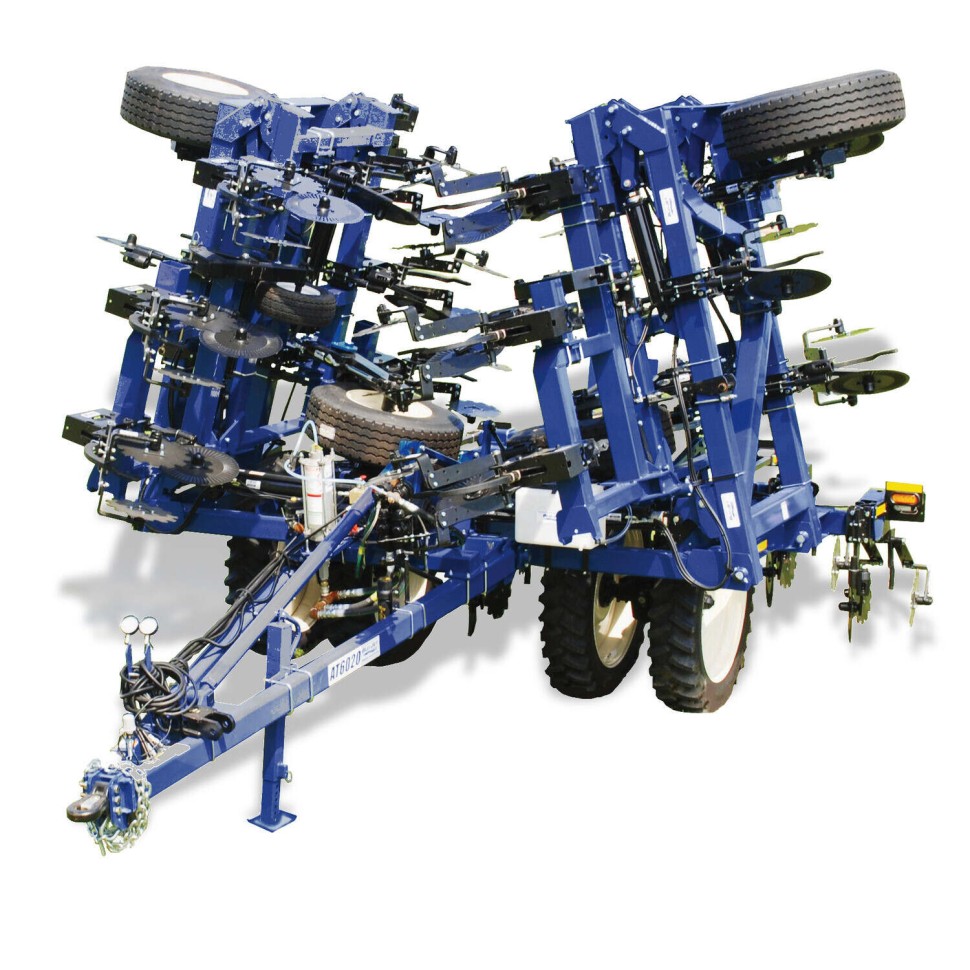

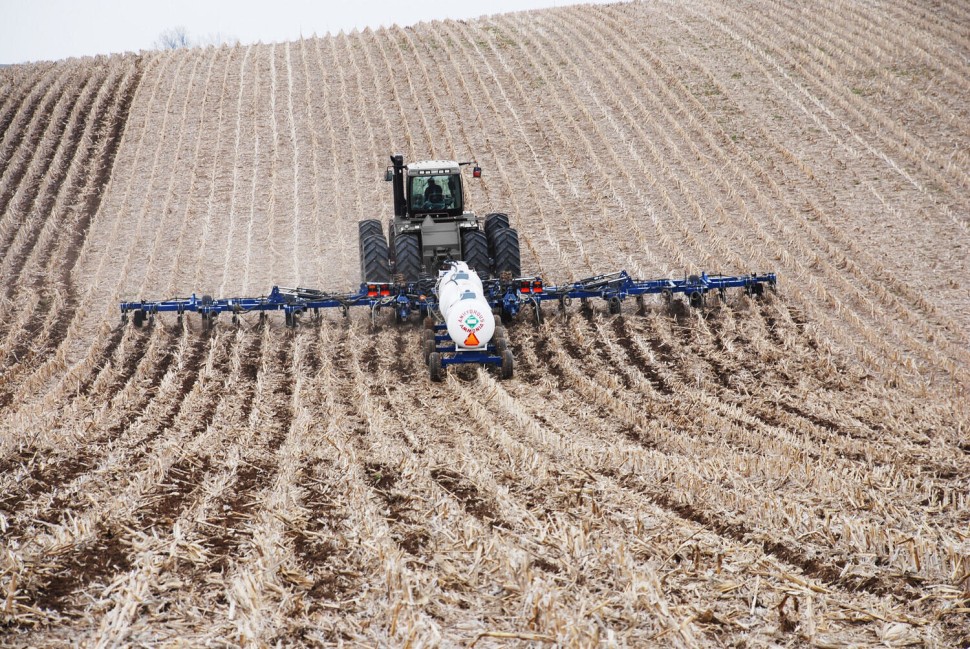

Устройство для внесения безводного аммиака разработано для интенсивного использования на больших площадях. Устройство для внесения удобрений AT6020 имеет прочную раму и конструкцию рабочей балки, что гарантирует выполнение работы в сжатые сроки. Ширина рабочей балки аппликатора AT6020 варьируется от 13 до 19 метров и расстояние между рядами 50 или 76 сантиметров, в зависимости от модели.
РАМА
Рабочая балка
- Доступны в вариантах рабочей ширины 14; 14,5; 17,5; 18 и 19 метров с шагом 50 или 76 сантиметров, в зависимости от модели.
- Высокопрочная рама с размерами сечения 15х15 сантиметров имеет конструкцию с постоянным уровнем, обеспечивающую равномерную глубину и точное внесение на неровной местности.
- Наклон крыльев: 15° вверх и 9° вниз на основном крыле, и 6° вверх и 9° вниз на вспомогательном крыле, копирует контуры земли.
- Одноточечная ручная регулировка глубины с помощью натяжного винта, расположенного на дышле, для быстрой и удобной настройки.
Шасси
Стандартные сдвоенные шины для грузовых автомобилей размером 385/65 R22.5 на основной раме:
- Опционально на основную раму устанавливаются сдвоенные шины для тракторов размером 320/95 R38 R-1.
Грузовые шины 295/75 R22.5 на колесах внутреннего диаметра и шины 20,5-8x10 на колесах внешнего диаметра.
В комплект входит резервуар для воды и отделение для хранения, что обеспечивает быстрый доступ к чистой воде и руководству по эксплуатации.
Транспортировочная цепь, комплект освещения и подъемник обеспечивают более безопасную транспортировку и парковку.
ВНЕСЕНИЕ
Сошники
Сошники Super 1200 оснащены 4-болтовыми ступицами и полуметровыми рифлеными дисками, которые расчищают путь для ножа и подрезают пожнивные остатки:
- Сошники обеспечивают прижимную силу в 1200 фунтов и угол поворота на 30°.
Хвастовики диаметром 3,18 сантиметров оснащены двумя пружинными креплениями SCS (spring cushion shank), что обеспечивает надежную и стабильную глубину обработки.
Стандартные ножи шириной 1,91 сантиметра оснащены трубкой диаметром 0,95 сантиметров для внесения NH3 (аммиака).
- Другие варианты ножей – опционально.
Уплотнители
Дисковая прикатка Trailing DiscCover оснащена двумя зубчатыми лезвиями, расположенными под углом для заполнения и запечатывания борозды, предотвращая потерю удобрений.
- Рычаги дисковой прикатки работают независимо друг от друга, обеспечивая непрерывный контакт с почвой.
- Общий ход 43 сантиметра и вертикальный ход 23 сантиметра от рабочей глубины позволяют прикатке преодолевать препятствия.
- Плоская, не требующая обслуживания ступица с 6-болтовым креплением и герметичными подшипниками..
- Дополнительно могут быть установлены прижимные пружины для работы с твердым грунтом.
РАСПРЕДЕЛЕНИЕ
Система водоснабжения и охлаждения
- Двухсекционная водопроводная система с клапанами John Blue Impellicones и запорными клапанами Raven для точного контроля внесения удобрений. Обеспечивает равномерное распределение по рабочей поверхности и снижает потери удобрений при закрытии.
- Контроллер скорости Raven ISOBUS позволяет оператору использовать виртуальный терминал в кабине трактора.
- Охладитель Raven производительностью 190 литров в минуту с одноходовым быстрозапорным клапаном 3,8 см.
Подключение дополнительного бака
Регулируемое без инструментов заднее сцепное устройство для дополнительного бака имеет телескопическую конструкцию для удобного подключения:
Эта уникальная конструкция позволяет оператору телескопически сдвинуть дышло, так что при отъезде оно автоматически блокируется.
Нет необходимости отъезжать назад с аппликатором, чтобы заблокировать сцепное устройство, а затем отъезжать.
Одиночное соединение дополнительного бака SuperShooter III с трубами диаметром 3,18 см оснащено защитным кожухом от брызг и быстроразъемным соединением для безопасной и легкой работы.
